芯片描述
芯片特點
| ○ |
工作電壓范圍：2.2V~3.6V 工作溫度范圍：-40℃~85℃ |
○ | 8-bit精簡指令集，共有46條指令 | |
| ○ | 存儲器空間：2K Words OTP ROM、128 Bytes SRAM、6級堆?？臻g | ○ | 8-Bit TimerA | |
| ○ | 掉電檢測及看門狗，可防止死機 | ○ | 內置高精度RC振蕩器，可提供4種CPU時鐘 | |
| ○ |
提供3種工作模式： 運行模式：300μA@2MHz 待機模式：3μA@28kHz 休眠模式：1μA |
○ |
18-bit ΣΔADC： 內置可編程增益放大器，可選擇1/4、1/2、1、2、4、8、16、32、64、128倍放大倍率。 內置輸入零點調整，可針對不同應用增加其測量范圍。 可選擇不同的數(shù)據輸出速度，高達1.95ksps。 |
|
| ○ | 1.0V內部模擬電路共地電壓源，具有Push-Pull驅動能力，可提供傳感器驅動電壓 | ○ | 低電壓檢測功能：14段檢測電壓設置與外部輸入電壓檢測功能 | |
| ○ |
LCD驅動器： 4*12顯示點陣、1/4 Duty、1/3 Bias； 內置LCD Charge Pump穩(wěn)壓電路 |
○ | 模擬電壓源VDDA具有10mA穩(wěn)壓電壓源輸出能力 | |
| ○ | Built-In EPROM (BIE)，內建低壓燒寫控制電路 | ○ | PFM控制線路 |

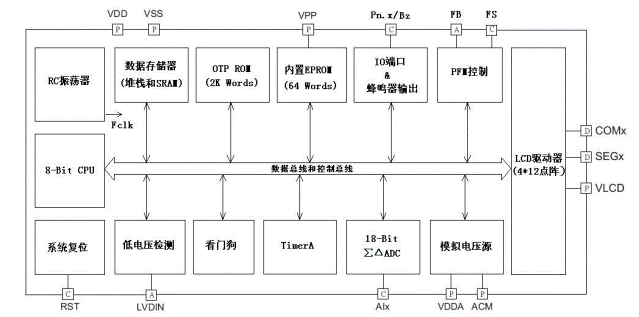

芯片框圖
